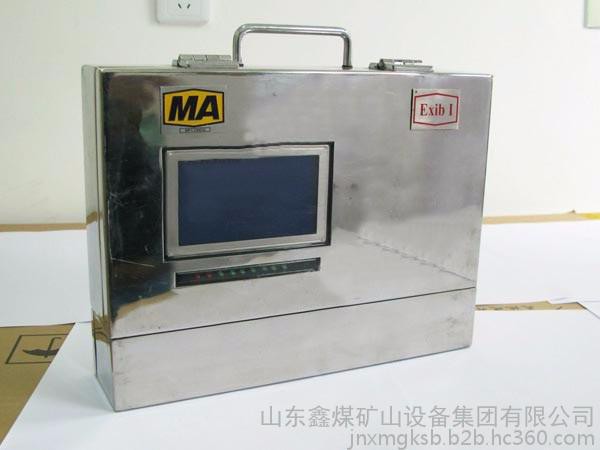

传输分站

传输分站介绍

1)发送数据：把所有读卡分站上传的数据经过处理、存储、以统一的数据格式发送到地面监控主机。

2)接收下级数据：接收读卡分站传来的**数据，并对相应数据进行解包处理、存储、显示等。

3)断线存储：在通讯线路故障情况下，至少能存储6个读卡分站上传的2小时数据（每个读卡分站传输160条人员变动记录）；通讯恢复后正确上传数据到主机。

4)LCD显示：可以显示当前时间，传输分站编号和各读卡分站运行状态，并可以实时显示各个读卡分站当前检测到的人员数量。

传输分站环境条件

1、传输分站在下列条件下应能正常工作

1）温度:0℃～40>℃

2）平均相对湿度:≤95%RH（＋25℃）

3）大气压力:80kPa～106kPa

4）有**性气体混合物，但无显著振动和冲击、无破坏绝缘的腐蚀性气体。

传输分站应能承受下列规定的储运条件

1）高温：60℃

2）低温：-40℃

3）平均相对湿度：≤95%RH（＋25℃）

4）振动：50m/s2

5）冲击:500m/s2

电气性能 1.工作电压：DC 18V

2、工作电流：不大于200mA

3、与接口的通信（主>485通讯）

1)传输方式：RS485、主从、半双工

2)传输速率:1200/2400bps

3)信号电压峰峰值：3.5～10V

4)传输距离：≥10km

与读卡分站的通信（从485通讯）

1)传输方式：RS485、主从、半双工

2)传输速率：2400/4800bps

3)信号电压峰峰值：3.5>～10V

4)传输距离：≥2km

5)与读卡分站的连接方式：每个传输分站**多可配接4个读卡分站；在传输分站两侧有6组接线端子，可任意选择4组接线端子连接读卡分站；每组接线端子包括电源与485信号。
